Køleeffekt på retteskinne?

[FEM64]

Hej SF

Næste skridt i mit "DT i stuen" projekt er lys. Pga akvariets mål er DIY nødvendigt her men derfor kan det jo godt blive kanont alligevel.

Jeg ender med 28 hvide, 28 blå, 10 uv, 2 røde, 2 grønne og 4 gule 5 watt highpower dioder. Samlet omkring 200 watt (mindst) og fordelt på 6 kanaler. Alle individuelt dæmpbart fra min GHL. Skal bruge Mean Well drivere. 5 stk. 48D og 1 stk. 27D. Har tænkt på en kombi af 60 graders linser og helt uden. Der bliver smæk på.

Dioderne bliver fordelt på 2 stk. Retteskinne på 150 cm med aktiv køling. Blæser i midten som blæser ned i skinnen og ud i enderne. Ikke noget nyt i det so far.

Nu er der mange dygtige DIY folk herinde og mit spørgsmål går udelukkende på retteskinnernes køleeffekt. Kan jeg holde mine dioder nede i temperatur med f.eks. 200 watt fyret af i dioderne?

Jeg har ingen erfaring med denne løsning og vil lave det rigtigt fra starten af.

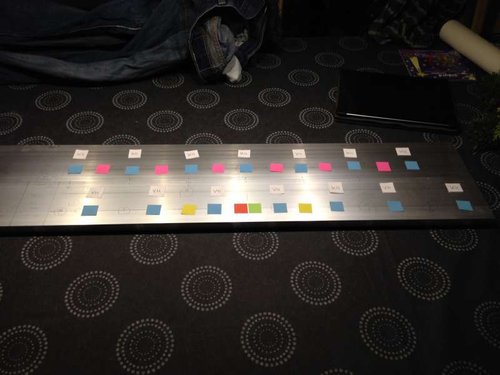

Diodelayout på den ene side af retteskinnerne.

Layout på højre side af midten. Venstre side bliver magen til. Med lidt god vilje kan man se midtersprossen tegnet ind i venstre side af retteskinnerne.

[thni]

Hvad siger fabrikaten af dioderne med hensyn til hvor tæt de må side og hvor stor køleflade de skal have hver i sær ? Og kommer driverne til at ligge ovenpå, eller kommer de til at være ved siden af ? Umiddelbart med kølere ovenpå, og driverne ved siden af, tror jeg godt det kan gå

[FEM64]

Driverne skal være i kælderen ligesom alt andet teknik og varmekilder. Dog bliver det pakket helt ind men med aktiv udluftning på.

[FEM64]

Desværre opgiver producenten af retteskinnerne ikke en køleeffekt da deres produkt ikke er lavet til det. Alle dioder og drivere kommer fra Rapid Led men at sammenligne deres anbefalede køleprofiler med retteskinnerne er svært. Derfor spørgsmålet og jeg ved at der er mange herinde som har brugt retteskinnerne til deres projekter.

[PederP]

Uden køleeffekt er opgivet bliver det svært at regne på. Men mener at top dioder i dag stadig afsætter 75% som varme, så du får en del du skal af med.
Uden køleriller er der ingen konvektion, så mon ikke der mindst skal en blæser på.

Man kan vel klaske en køleplade ovenpå med noget kølepasta, hvis det skulle vise sig ikke at være nok?

Et link til en masse info om køling af elektronik. Hvis du kan finde køleeffekt på noget der ligner, kan du måske skyde dig ind på det:
http://vthoroe.dk/vt/Downloads/Varme/Ko ... tronik.pdf" onclick="window.open(this.href);return false;

[Carsten]

Jeg gjorde det, at jeg skar 2 huller på "bagsiden" af retteskinnen, og fjernede endepropperne, så 2 små pc blæsere kunne suge luft op gennem retteskinnen.
Men om det er nok med 3 eller om du skal have 4 blæsere på ved jeg ikke, for mit setup var kun på 60w. Men til gengæld sad driverne på skinnen

[FEM64]

Tak. Som jeg skriver i starten så skal der sidde en blæser i hver retteskinne. Midt på og blæse ned i skinnen. En 90 mm computer blæser.

Hvis der afsættes 75% effekt som varme og det skal nok passe, så skal jeg aflede ca. 75 watt på 150 cm skinne med aktiv køling på (blæser).

[Hvam]

Hej Flemming

Jeg har 200 x3w led på 4 stk 100cm renhold så ca 50w pr m. = samme effekt som du har planer om! Jeg har 2 stk 75mm blæser på hver renholdt som kun køre 9v pga støj. De er placeret ca midt på og klar fint kølingen. A har monteret en temp måler og skinnen bliver knap 40c

Jeg kan se du vil have 2x5w rød jeg tror det lige er i overkanten. Jeg har skiftet fra 4x3w til 2x3w men det er jo en smagssag

Jeg glæder mig til at se hvad du får strikket sammen

[FEM64]

Super. Så er jeg på rette vej. Min fornemmelse siger mig nu også at det er nok køling til dem. De røde og grønne dioder er egentlig kun fordi de er med i sættet fra Rapid Led (75 gallon dimable kit). Rød, grøn og gul får sin helt egen dimmerkanal og driver, så jeg kan bare skrue ned for dem hvis jeg ikke kan lide farverne.

Jeg sætter en temp måler på så jeg kan holde øje med det og er det ikke nok, så har jeg et par MEGET kraftige CPU kølere som kan monteres på skinnerne. De kan køle mindst 100 watt stykket, så jeg skal nok få temp ned.

Ellers må der vandkøling på. Det har jeg på min computer og uanset hvad jeg gør ved den, så kommer den aldrig over 35-40 grader.

[PederP]

Ellers må der vandkøling på. Det har jeg på min computer og uanset hvad jeg gør ved den, så kommer den aldrig over 35-40 grader.

Ha ha. Det er sådan en fed tanke med vandkølede lamper. Tænk en lille fix lampe man kunne lave. Og med lidt ventiler og slange og termostat, så kunne man lede overskuds varmen i sumpen, så varmelegemet aldrig kom i brug mens lamperne var tændt.

[Nicklossi]

Haha, sjovt - jeg sad også og tænkte på vandkølede lamper i går

[Bingocaller]

Kunne være så fedt med en vandkølet lampe! En eller anden do it!

[FEM64]

Det er ret simpelt. Et kølehovede beregnet til en CPU eller GPU + en køler og så blot vand igennem.

Det skal være desværre bare være ferskvand/kølevæske pga af metaller i kølehovederne men princippet er enkelt og stumperne nemme at finde.

Noget andet er at det er utroligt effektivt.

Stopper pumpen brænder dine dioder af, så en slags beskyttelse vil nok være på plads. I en computer er den slags indbygget i CPU'en.

[PederP]

Man kan købe billige simple små mekaniske termostater, med forskellige temperatur operations områder: http://elektronik-lavpris.dk/p112006/BT ... _CLOSE_45/" onclick="window.open(this.href);return false;

Den skal bare på kølepladen, og forbindes kredsløbet som nød afbryder.
.

[FEM64]

Pissesmart og enkelt. En fin sikkerhedsløsning.
