Hvor mange LED's på disse Meanwell drivere

[Jones]

Hej forum

Jeg vil lave min egen lampe, men da jeg (stadig) ikke helt forstår principperne omkring strøm spørger jeg her.

Jeg har følgende drivere:

MEANWELL LPF-16D-24 Output 24V 0,67A

MEANWELL LPF-60D-48 Output 48V 1,25A

Hvor mange 3W LED's kan jeg sætte på disse drivere og hvor mange på henholdsvis den ene og den anden driver?
Ved samme lejlighed vil jeg spørge hvilke jeg skal se efter. Jeg tænker 16.000-30.000 k hvide og så nogle Royal blue. Hvor mange nm bør dioderne være på?

Håber at nogen kan være behjælpelig med et svar, der gør det hele mere overskueligt.

Mvh Johan

[FEM64]

Kig på Rapid Led. De bruger samme drivere i deres forskellige sæt. Jeg har en del fra dem og det er høj kvalitet dioder og drivere så mon ikke de også kan skrue et sæt sammen som kan holde?

Jeg kender ikke disse drivere. Bruger selv ELN-60 drivere (48D og 27D). 48D kan trække 8-14 dioder og 27D kan trække 5-8 dioder.

Egentlig er det simpelt med disse drivere. Hold diodeantal og juster strømmen (AMP) på SV2 mener jeg den hedder. Det er fint beskrevet på deres hjemmeside.

Der står også type og farve på deres dioder.

[FEM64]

Hmm. Kiggede lige lidt mere på dine drivere. De ser ud til at køre med fast strøm (AMP).

På mine drivere kører alle dioderne i serie og strømmen justeres i driveren. Dine har umiddelbart fast strøm så du skal passe på dine dioder. F.eks. smider den store 1250 mA ud og mange dioder kan max køre 700 mA.

[Jones]

Det må være derfor jeg på min gamle lampe havde så mange dioder, som brændte sammen.

[Jones]

Det er slet ikke til at opdrive dioder til formålet, så disse drivere må tilbage i kælderen. Købte dem ellers hos DIY-aqualight.dk som del af et retrofit kit til mit daværende akvarie. Nå, jeg finder på noget andet eller køber en max spect når pengene er til det

[FEM64]

Se f.eks. på disse dioder.

http://www.rapidled.com/cree-xp-g2-5w-cool-white-led/" onclick="window.open(this.href);return false;

Max strøm er 1500 mA men de opgiver også en spænding ved 700 mA.

[Nicklossi]

Eksisterer diy aqualight ikke mere?

[FEM64]

Hvad med 4 af disse i serie?

http://www.ebay.com/itm/EPISTAR-ES-CADB ... 3f28fcb9d6" onclick="window.open(this.href);return false;

De har ca farven du ønsker og passer til driveren (den store).

Eller lignende highpower dioder?

Og så måske en linse foran. Jeg har flere 10w modeller og de giver meget lys..

[Hvam]

MEANWELL LPF-60D-48 Output 48V 1,25A
Hvis du bruge Kina led med 3-3,3v og 700mA eller 750mA

http://www.ebay.com/itm/10PCS-3W-Royal- ... 3398508b75" onclick="window.open(this.href);return false;
(husk adrig at købe for over 80kr for så kommer told og moms og bonger dig for hårdt)

1,25A/2 = 613 mA så hvis du laver 2 seier får de ikke helt 700mA men så brander de heller ikke lige af.
I hver serie har du 48v som skal deles ud med 3-3,3v =48/3= 16 stk
Sum 32stk 3v 700mA led fordelt på 2 serier med 16 stk i hver.

MEANWELL LPF-16D-24 Output 24V 0,67A
0,67A er under 700mA så der skal kun en serie på. 24v/3v = 8stk led.

Håber det kunne hjælpe dig lidt

[Carsten]

Du skal lige være opmærksom på at de fleste røde dioder kører med en lavere volt, typisk 2,2-2,6 så de skal på deres egen driver

[Jones]

Tusind tak for jeres svar. NU giver det mening. Jeg laver den lampe! Planen er nemme blødkoraller og enkelte LPS (euphyllia, caulastrea og duncan), så det burde vel være lys nok? Jeg laver det på en retskinne ligesom Flemming. Den bliver 80 cm lang og med en blæser i midten, der sender luft gennem skinnen og ud af hver ende. Bør jeg supplere med en driver mere eller rækker mine to nuværende til mit ønske om koraller?

[Jones]

1,25A/2 = 613 mA så hvis du laver 2 seier får de ikke helt 700mA men så brander de heller ikke lige af.
I hver serie har du 48v som skal deles ud med 3-3,3v =48/3= 16 stk
Sum 32stk 3v 700mA led fordelt på 2 serier med 16 stk i hver.


Med to serier mener du at jeg bare deler udgangen i to og laver to ja "serier" istedet for én som man normalt ville gøre ikke?

Jeg havde lige overset at du havde skrevet 32 stk. Så har jeg jo rigeligt lys for næsten ingen penge.

LED's og retteskinne er hvad jeg mangler. Det kan ikke koste mange basseøre.

[FEM64]

Der er en hage ved de to serier. Hvis den ene bliver afbrudt så springer den anden række ASAP men ellers som Hwam siger..... Så får du masser af lys.

[Hvam]

Der er en hage ved de to serier. Hvis den ene bliver afbrudt så springer den anden række ASAP men ellers som Hwam siger..... Så får du masser af lys.

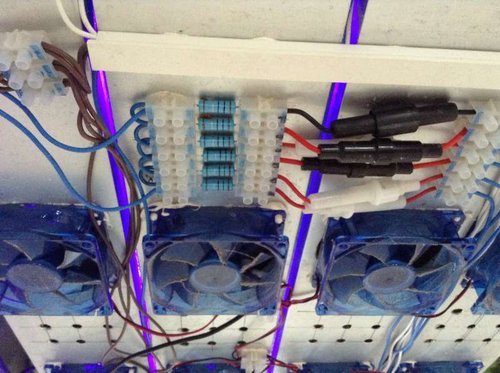

Nu er jeg slet ikke el nørd men jeg har en modstand efterfulgt af en sikring så der ikke sker den overbelastning. Modstanden er på 1ohm.

[Carsten]

Der er en hage ved de to serier. Hvis den ene bliver afbrudt så springer den anden række ASAP men ellers som Hwam siger..... Så får du masser af lys.

Det lille problem kan klares ved at sætte en sikring ind i kredsen inden dioderne.
Sikringen skal ligge så tæt på det ampere tal som dioderne kan klare.
Brænder en diode af, så lyser den kreds ikke mere, men den anden får alt "krudtet" og så ryger sikringen.
Hellere den end at skulle skifte dioder.

[Jones]

Det lyder som en nem og simpel løsning Carsten. Jeg ved ikke engang hvad modstand er, så jeg tror at jeg hopper på din idé med en 0,7 a sikring på hver serie.

[Carsten]

Det er også sådan Hvam har lavet det. Modstanden er der for at kunne måle på det. Hvorfor man så skulle det ved jeg ikke.
